您的位置：首頁 > 產品中心 > 振動電機

振動電機是各類振動機械的通用激振源，可廣泛應用于礦山、冶金、煤炭、電力、建筑材料、化工、鑄造、輕工食品、醫藥、糧食、水泥、港口、鐵路、除塵、涂裝、PCB電鍍等行業。

振動電機原理

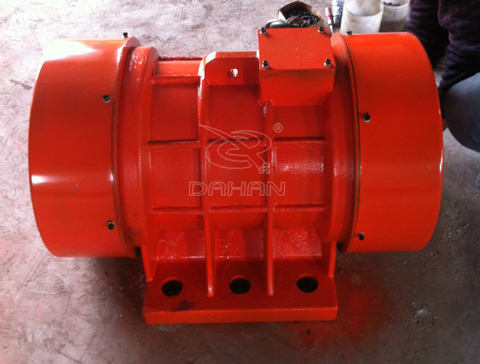

  • 臥式振動電機

  • 立式振動電機

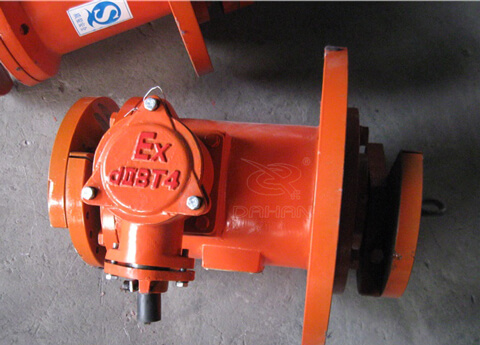

  • 防爆振動電機

  • 變頻振動電機

振動電機是動力源與振動源結合為一體的激振源，振動電機是在轉子軸兩端各安裝一組可調偏心塊，利用軸及偏心塊高速旋轉產生的離心力得到激振力。振動電機振動頻率范圍大，只有激振動力與功率配合得當才能降低機械噪音。振動電機有按起動與運行方式分類、按運轉速度分類等六種分類。

振動電機型號規格表

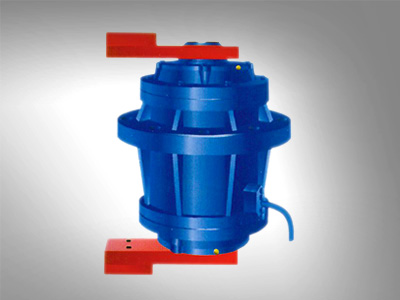

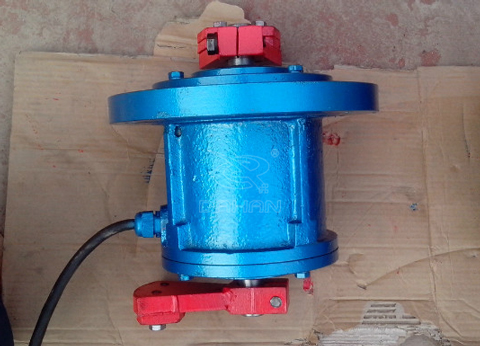

立式振動電機

適用于各種復旋型或平旋型振動機械，單法蘭結構使得立式振動電機安裝維護方便，同時可大大減輕主機重量，減小主機外形尺寸、簡化主機結構、降低主機成本，使得主機對物料的處理量更大。

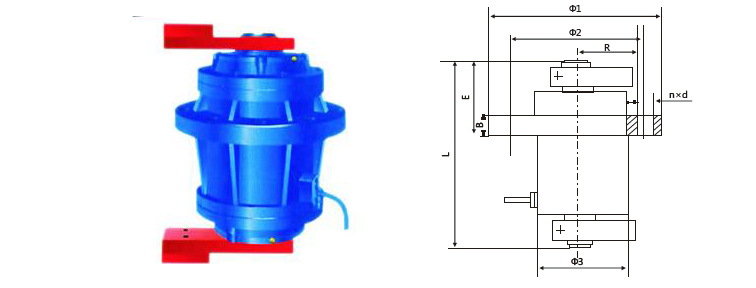

YZUL立式振動電機型號

型號 大激振力
(N)		 額定轉速
(Rpm)		 額定功率
(Kw)		 電流
(A)		 電壓
(V)
YZU-1-2 1000 3000 0.09 0.42 380
YZU-1.5-2 1500 3000 0.15 0.5
YZU-2-2 2000 3000 0.18 0.54
YZU-2.5-2 2500 3000 0.20 0.55
YZU-3-2 3000 3000 0.25 0.6
YZU-5-2 5000 3000 0.37 0.9
YZU-8-2 800 3000 0.75 1.75
YZU-10-2 10000 3000 0.75 1.75
YZU-15-2 15000 3000 1.1 2.3
YZU-20-2 20000 3000 1.5 3.1
YZU-30-2 30000 3000  2.2 5.6
YZU-50-2 50000 3000 3.7 7.2
YZU-100-2 100000 3000 7.5 15
YZU-1.5-4 1500 1500 0.15 0.5
YZU-2-4 2000 1500 0.15 0.5
YZU-2.5-4 2500 1500 0.18 0.6
YZU-3-4 3000 1500 0.18 0.6
YZU-5-4 5000 1500 0.25 0.75
YZU-8-4 8000 1500 0.55 1.5
YZU-10-4 10000 1500 0.55 1.5
YZU-15-4 15000 1500 0.75 1.9
YZU-20-4 20000 1500 1.1 2.6
YZU-30-4 30000 1500 1.5 3.6
YZU-50-4 50000 1500 2.2 5.1
YZU-75-4 75000 1500 3.7 8.4
YZU-100-4 100000 1500 5.5 11
YZU-140-4 140000 1500 7.5 15
YZU-3-6 3000 1000 0.25 0.84
YZU-5-6 5000 1000 0.37 1.2
YZU-8-6 8000 1000 0.55 1.5
YZU-10-6 10000 1000 0.75
YZU-15-6 15000 1000 1.1 3.1
YZU-20-6 20000 1000 1.5 4.0
YZU-30-6 30000 1000 2.2 5.6
YZU-40-6 40000 1000 3 7.2
YZU-50-6 50000 1000 3.7 8.4
YZU-75-6 70000 1000 5.5 11
YZU-100-6 100000 1000 7.5 15
YZU-120-6 120000 1000 10 20
YZU-140-6 140000 1000 12 22
YZU-160-6 160000 1000 14 25
YZU-180-6 180000 1000 16 29
YZU-5-8 5000 750 0.75 2.2
YZU-10-8 10000 750 0.75 2.4
YZU-20-8 20000 750 1.5 4.3
YZU-30-8 30000 750 3.7 8.4
YZU-50-8 50000 750 5.5 11
YZU-75-8 75000 750 7.5 15
YZU-100-8 10000 750 10 22

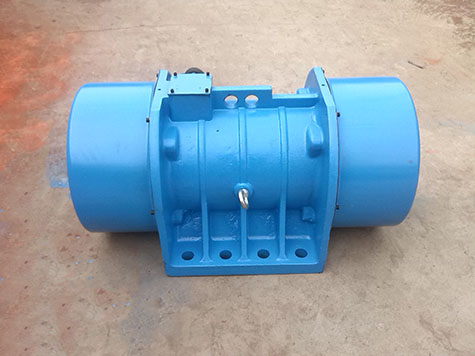

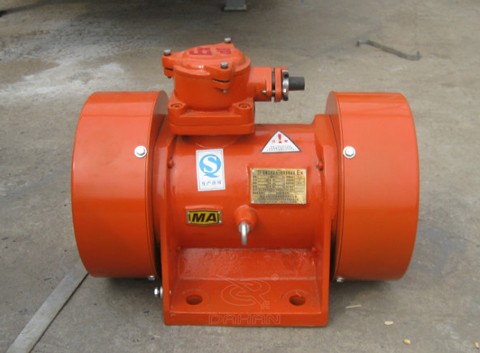

臥式振動電機

在轉子軸兩端各安裝一組可調偏心塊，利用軸及偏心塊高速旋轉產生的離心力得到激振力。振動電機廣泛的應用在水電建設、火力發電、冶金、輕工等工業部門。

YZU臥式振動電機型號

型號
type 		額定功率
（KW） 		額定電流
（A） 		激振力
（KN） 		同步轉速
（r/min）
YZU-1-2 0.09 0.42 1 3000
YZU-1.5-2 0.15 0.5 1.5
YZU-2.5-2 0.22 0.55 2.5
YZU-3-2 0.25 0.6 3
YZU-5-2 0.37 0.9 5
YZU-10-2 0.75 1.75 10
YZU-15-2 1.1 2.3 15
YZU-20-2 1.5 3.1 20
YZU-30-2 2.2 5.6 30
YZU-50-2 3.7 7.2 50
YZU-2-4 0.15 0.5 2 1500
YZU-3-4 0.18 0.6 3
YZU-5-4 0.25 0.75 5
YZU-10-4 0.55 1.5 10
YZU-15-4 0.75 1.9 15
YZU-20-4 1.1 2.6 20
YZU-30-4 1.5 3.6 30
YZU-50-4 2.2 5.1 50
YZU-75-4 3.7 8.4 75
YZU-100-4 5.5 11 100
YZU-140-4 7.5 15 140
YZU-3-6 0.25 0.84 3 1000
YZU-5-6 0.37 1.2 5
YZU-8-6 0.55 1.5 8
YZU-10-6 0.75 2.2 10
YZU-15-6 1.1 3.1 15
YZU-20-6 1.5 4.0 20
YZU-30-6 2.2 5.6 30
YZU-40-6 3 7.2 40
YZU-50-6 3.7 8.4 50
YZU-75-6 5.5 11 75
YZU-75-6A 5.5 11 75
YZU-100-6 7.5 15 100
YZU-120-6 10 20 120
YZU-140-6 12 22 140
YZU-160-6 14 25 160
YZU-180-6 16 29 180
YZU-5-8 0.75 2.2 5 750
YZU-10-8 0.75 2.4 10
YZU-20-8 1.5 4.3 20
YZU-30-8 3.7 8.4 30
YZU-50-8 5.5 11 50
YZU-75-8 7.5 15 75
YZU-100-8 10 22 100

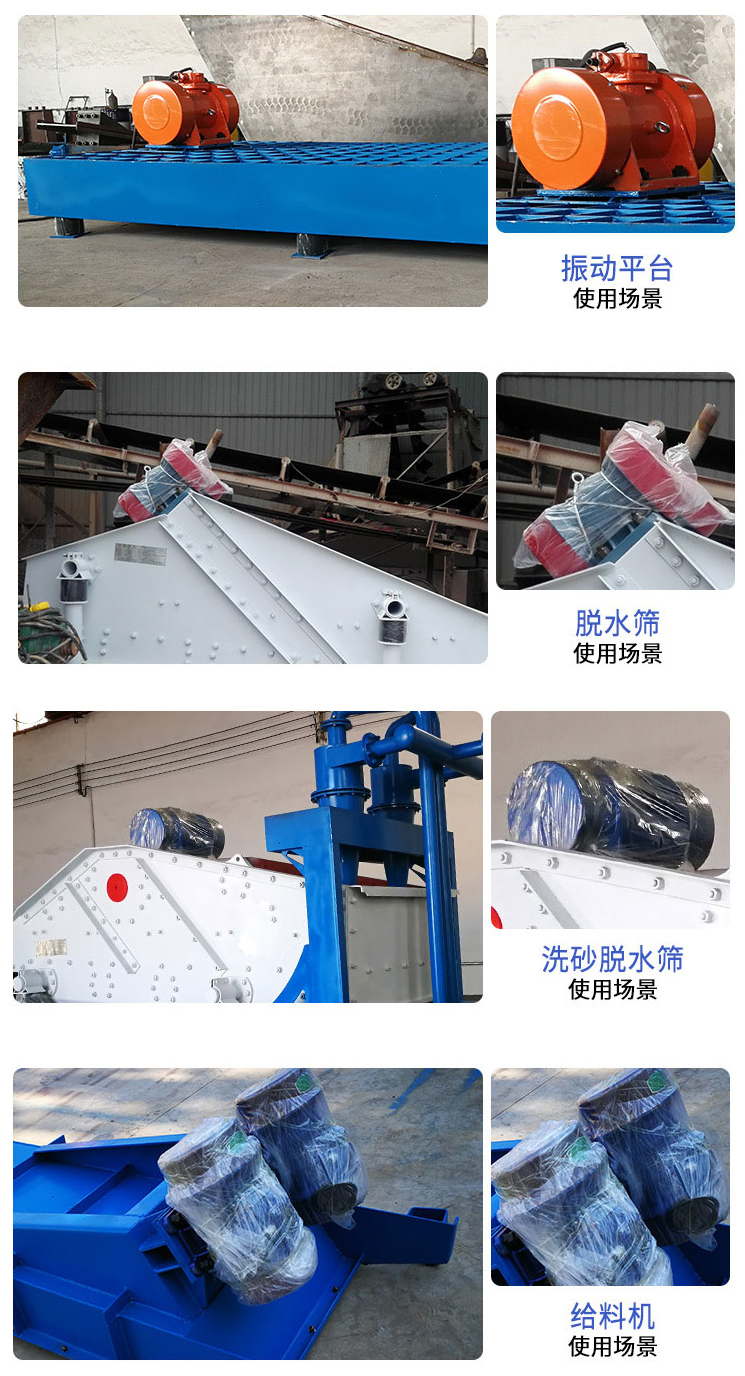

振動電機應用案例

應用案例

振動電機廣泛應用于冶金、礦山、煤炭、化工、電力、建材、鑄造、磨料、陶瓷、玻璃、糧食、視頻、醫藥、輕工等工業,是振動篩、振動輸送機、振動給料機、振動放礦機、振動干燥設備、振動落沙機、振動平臺、料倉振動防閉塞裝置等設備的振動源和激振源。

振動電機偏心塊調整方法

調整振動電機偏心塊方法：將中心軸放松，將兩塊偏心塊重合（電機兩頭），激振力就能提升很多，同時得出偏心塊的夾角越小激振力就越大。

方法一：改變振動電機上、下重錘的相位角，可以改變物料在篩網上的運動軌跡和停留時間，為使篩機適應各種不同物料所需的分離狀態，如物料的分布、處理量、分離效率、過網率等各種變化，應將它調整到最佳狀態。

方法二：上重錘不可調整角度，打開設備機座底桶調整孔，松開下重錘固定螺栓，根據所篩分物料的運動軌跡，向出料口反方向調整上、下重錘的相位角，上緊固定螺栓。然后將少量物料放在篩網上面，讓篩機運轉，做篩面物料運動軌跡檢查，如處理參數達到最佳效果時，停機上緊固定螺栓，調整完成（切記上緊固定螺栓）。

方法三：附加重塊的調整：在上、下重錘的一側裝有附加重塊，它的作用是增減篩機的激振力。您可以根據您設備的層數、物料比重等不同因素來增加或減少附加重塊。非專業人士切勿隨意增加或減少附加重塊。

振動電機安裝方法

振動電機正確安裝方法

直線振動篩電機安裝

1、將接線盒外部擦干凈，剝掉電纜線部分的絕緣。

2、卸下出線壓蓋、電纜導套、密封圈、接線盒蓋。

3、將出線壓蓋，電纜導套，密封圈套上電纜，然后把電纜的電力芯線和接地芯線分別接到接線柱和接地螺釘上，并注意導線裸露部分不要露在弓型墊圈外。當振動電機可在380V、660V兩種電壓下運行時，用戶可根據自己需要按下圖接線。

4、裝好密封圈、電纜導套、出線壓板和接線盒蓋。

5、拆裝中應注意保護振動電機的隔爆面不要損傷，裝配時應涂204-1防銹油，裝好后隔爆面須嚴密貼合。電纜在接線盒與不振動的固定卡之間須有一個自然懸垂，即接線盒至不振動的固定卡之間的電纜長度應比其線距離長400-700mm。
