直線篩

2200-5600元詳情咨詢

直線篩關鍵運用振動電機,使原材料在不銹鋼篩網上被跳起來,另外以一個設計方案好的固定不動方位的一定尺寸的激振力來消息推送原材料。

2x（0.4-0.75）功率kw：

0.74-10mm物料粒度：

0.12-20t/h處理量：

特點：篩分產量大，堅固耐用在篩分的同時也能實現一定的輸送作用。

適用：無粘性的各種干式粉狀物料，含水量小于7％粒度在0.07-5mm之間

選型要點

材質：不銹鋼，碳鋼

定制：風冷式，移動式，加料斗式

廠家直銷一對一導購送貨上門質保一年

直線篩概述

直線篩有很多種不同的型號其對應著不同的篩分產量，適用于粒度在0.074-5mm、含水量小于70%、無粘性的各種干式粉狀物料的篩分。大給料粒度不大于10mm。

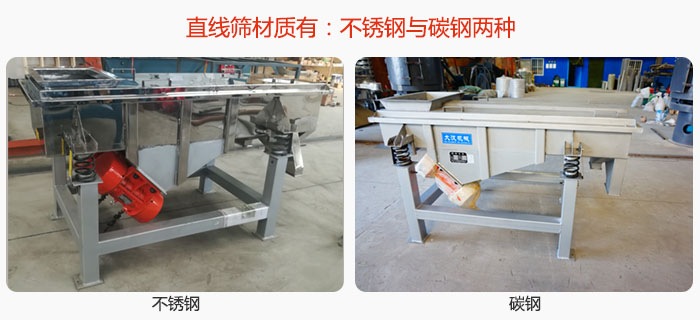

直線篩材質由：不銹鋼與碳鋼兩種

直線篩基本原理系借電機軸上下端所安裝的重錘（不平蘅重錘），將電機的旋轉運動轉變?yōu)樗健⒋怪?、傾斜的三次元運動，再把這個運動傳達給篩面。若改變上下部的重錘的相位角可改變原料的行進方向。廣泛應用于化工、食品、塑料、醫藥、冶金、玻璃、建材、糧食、化肥、磨料、陶瓷等行業中干式粉狀或顆粒狀物料的篩分。

直線篩篩分沙土現場

直線篩工作原理

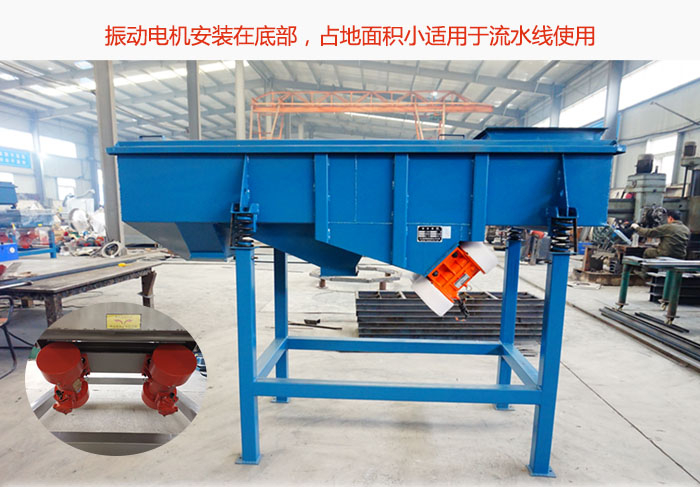

直線篩是雙振動電機驅動。當兩臺振動電機做同步、反缶旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。兩電機軸相對篩面有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的。

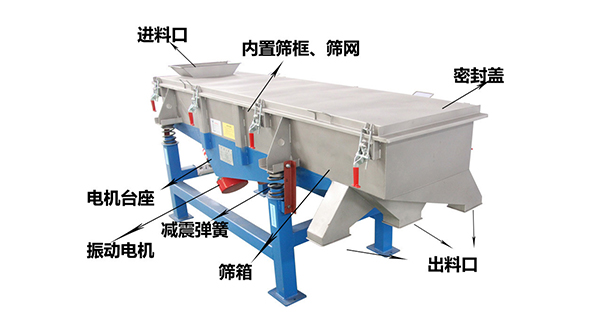

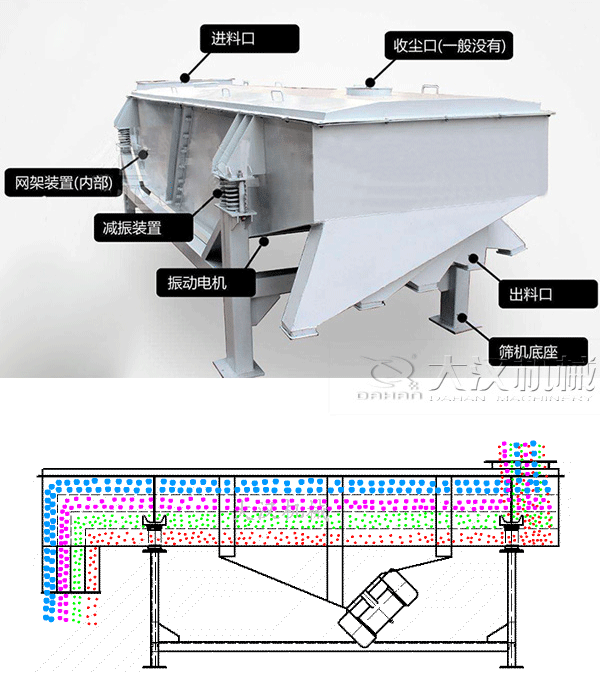

直線篩主要結構：出料口，振動電機，網架裝置，減震裝置等;直線篩工作原理動態圖展示。

關于“直線振動篩工作原理結構圖”詳解

直線篩技術參數

型號	篩面尺寸 (mm)	篩面層數	網孔尺寸目	處理量 (t/h)	振次	雙振幅 (mm)	電機功率 (kw)	振動方向角	外形尺寸 (長×寬×高)mm
DZSF515	500×1500	1-5	2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF520	500×2000		2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF525	500×2500		2-200	0.12-20	960	6-8	2×0.55	45-60	2750×808×938
DZSF1020	100×2000		2-200	0.11-20	960	6-8	2×0.55	45-60	2219×1320×960
DZSF1025	1000×2500		2-200	0.18-15	960	6-8	2×0.75	45-60	2269×1320×960
DZSF1030	1000×2500		2-200	0.1-20	960	6-8	2×1.1	45-60	3219×1340×1120
